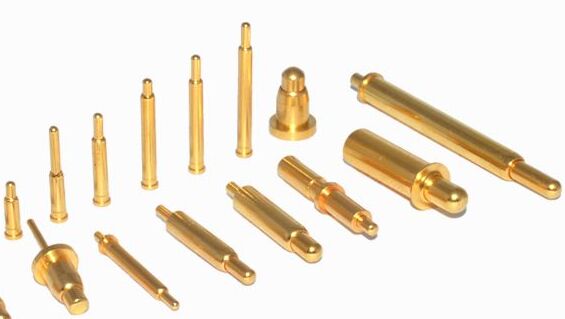

目前隨著電子科技時代的快速發展，電連接器的發展也逐漸成為主流發展趨勢之一。例如電動汽車新能源的開發與研發正處于一個勢不可當?shù)陌l(fā)展趨勢。而電連接器的設計組件有Pogo Pin、插針插孔、彈簧頂針3種類型。Pogo Pin作為連接器重要的組件之一，它的主要功能是用來進行導電和傳輸傳輸信息。它的功能質量問題影響著整個連接器的運作，為了使其達到基本功能性的標準，Pogo Pin在整個結構上設計必須合理。下面來講解下它的設計原理和需要考慮的因素！

1.Pogo Pin的針頭設計

針頭設計要求表面光滑成小圓半球形。

2.Pogo Pin的斜面設計

為了保證針頭在工作時和針管百分之百保持接觸，一般把針頭和彈簧接觸的一端切成斜面。這種設計理念可以保證低的穩定的接觸阻抗可以絕對保證產品的穩定通導。反鉆孔這種設計對小尺寸的連接器是最好的選擇，可以滿足客戶的彈力要求。

3、Pogo Pin的平底設計

這種設計會因為針頭和針管的結構差異導致無法接觸，使電流無法走向針管，針管壁順著彈簧直走，造成電阻過大使其電壓大弧度下降。

Pogo Pin連接器的考慮因素

Pogo Pin連接器在規定頻率和加速度條件下振動、沖擊、碰撞時的接觸對的電連續性。接觸對在此動態應力情況下會發生瞬時斷路的現象。規定的瞬斷時間一般有1μs、10μs、100μs、1ms和10ms。要注意的是如何判斷接觸對發生瞬斷故障?，F(xiàn)在一般認為，當閉合接觸對（觸點）兩端電壓降超過電源電動勢的50%時，可判定閉合接觸對（觸點）發生故障。也就是說判斷是否發生瞬斷有兩個條件：持續時間和電壓降，兩者缺一不可。

為了有利的獲得穩定的彈力過程，建議在設計PogoPin連接器配套彈簧長度時超過針管的長度，使其在受空間限制的情況下做反鉆孔的設計。以上是鑫鵬博電子科技對Pogo Pin電連接器的設計原理和考慮因素講解的講解！希望大家能喜歡！深圳市鑫鵬博電子科技有限公司是集研發、生產、銷售、服務于一體的精密接插件及線束的專業連接器連接線生產廠家，20年專業于連接器,連接線,端子線,注塑線的生產研發,產品品種已20000余種,完全能夠滿足各類高端客戶的需求。
